| La versione Magic è
un'estensione della versione Professional dedicata al campionato
Rotax. Visto che il regolamento sulla taratura del carburatore è
molto restrittivo, si è voluto dare la possibilità di affinare la
taratura agendo anche sulle tolleranze dei vari elementi, concesse
dal regolamento. |
| Valvola Gas |
45 |
| Minimo Emulsionatore |
B45 |
| Minimo |
60 |
| Spillo Conico |
K57 |
| Polverizzatore |
DP267 |
| Ugello |
8 |
| Galleggiante |
2 x 4 |
| Altezza Galleggiante |
gauge |
| Valvola spillo |
150 |
|
Apparentemente si può intervenire solo su:
|
Vite Aria |
|
Tacca Spillo |
|
Getto del Massimo |
E' chiaro che agendo solo su questi elementi è difficile ottenere il
massimo dal motore, il carburatore infatti presenta tanti elementi
di taratura proprio perchè è necessario intervenire su molti aspetti
per fornire al motore la carburazione ottimale in ogni condizione!
Bloccando molti elementi ciò non è possibile, come fare allora a
modificare nella maniera migliore la carburazione rispettando il
regolamento?
La risposta è nel software MAGIC ROTAX!!! |
| Il regolamento infatti
blocca la taratura di certi elementi, ma indica le tolleranze che
questi elementi devono rispettare, pertanto pur rimanendo entro le
tolleranze si possono avere elementi con caratteristiche diverse che
quindi modificano la carburazione che si può ottenere! |

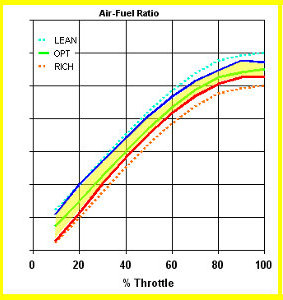

| Come si nota dal
grafico a destra, giocando con le tolleranze, la
carburazione cambia in maniera significativa (dalla linea
rossa a quella blu) e quindi gli spazi di intervento si
moltiplicano e possono consentire di ottimizzare la
carburazione per ottenere il massimo dal motore! |
 |
 |
|
| La difficoltà sta nel
saper giocare con le tolleranze per ottenere la carburazione
ottimale desiderata, e ciò è possibile solo grazie al software
SET-UP Carburetor Magic Rotax VHSB34 XS! Il nostro software infatti
calcola la carburazione offerta dal carburatore tenendo conto di
ogni caratteristica del carburatore e dei suoi elementi, pertanto
solo grazie al nostro software è possibile vedere come ogni misura,
ogni diametro, ogni quota, influenza la carburazione e dove va ad
intervenire ai carichi parziali, nel passaggio e a pieno carico! |
 |
|
getto minimo |
max 0.65 mm |
|
minimo emulsionatore |
max 0.50 mm |
|
polverizzatore |
lunghezza totale
lunghezza parte inferiore
diametro interno in alto |
|
ugello |
lunghezza totale
lunghezza parte cilindrica
larghezza taglio
diametro foro aria |

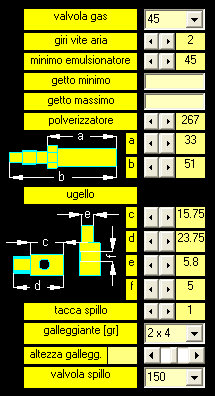

Per ogni misura,
diametro o quota degli elementi di taratura per cui
è prevista una tolleranza, nel software cliccando
semplicemente sulle frecce corrispondenti è
possibile spostarsi all'interno dei valori
consentiti dal regolamento e vedere come si modifica
la carburazione.
Pertanto lavorando sugli elementi di taratura nel rispetto
delle tolleranze consentite, grazie al software è possibile
trovare le soluzioni che consentono di migliorare la
carburazione di base, con una elasticità notevolmente superiore
rispetto a quella che si può avere agendo semplicemente
sulla vite, sulla tacca spillo e sul getto del massimo.
Grazie al software SET-UP Carburetor Magic Rotax VHSB34 XS
potrete quindi lavorare sulla carburazione senza eguali,
spingendo al massimo le prestazione del motore!!!
|
|
Altra particolarità della
versione Magic è il calcolo automatico della taratura.
Infatti in
questa versione, dato che per regolamento il getto del minimo ed il
getto emulsionatore devono essere tenuti fissi, le tarature vengono
calcolate ottimizzando:
| apertura della vite dell'aria |
| getto del massimo |
Inoltre rispetto
alla taratura inserita vengono calcolate anche delle tarature
modificando nella opportuna direzione:
| tacca spillo |
| diametro polverizzatore |
| altezza galleggiante |
In tal modo potrete disporre di più tarature ottimizzate e
soddisfare più facilmente le esigenze di guida dei diversi piloti su
ogni pista.
|
 |
Il software è
disponibile in una versione che comprende tutte le
categorie, oppure per le singole categorie Micro,
Mini, Junior, Senior, e DD2 |
|
